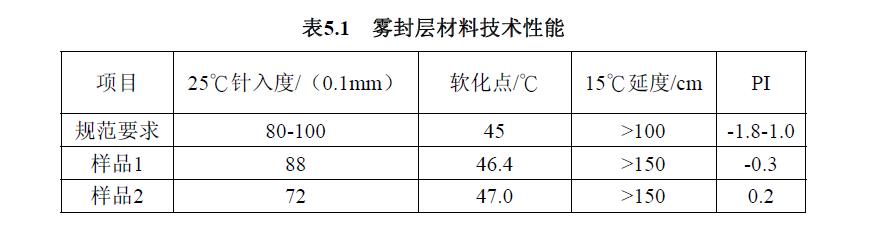

為了檢驗霧封層材料的性能，按規(guī)范要求進行各項性能測試。我公司（東莞正航儀器設備有限公司）針對這一課題，進行試驗研究，本材料為瀝青類產(chǎn)品，因此按瀝青技術(shù)規(guī)范測定其各項基本指標。試驗結(jié)果如下表5.1所示。
霧封層材料的指標均能滿足道路石油瀝青技術(shù)要求，說明其各項路用性能可以滿足使用要求。
一、熱氧老化試驗研究
瀝青材料的老化是指瀝青在貯存、施工及路面使用過程中由于長時間暴露在空氣中，在環(huán)境因素的作用下發(fā)生的揮發(fā)、氧化、聚合等物理化學作用，導致瀝青內(nèi)部分子結(jié)構(gòu)和化學組分發(fā)生變化，進而促使瀝青物理化學性質(zhì)劣化的過程。瀝青老化問題一直是國內(nèi)外道路工作者研究的重點，對于路面材料來說，其抗熱氧老化性能的優(yōu)劣對其使用壽命有重要的影響。與普通瀝青結(jié)合料一樣，霧封層材料在使用過程中也會經(jīng)過長期的老化過程，所以霧封層材料的抗老化性將直接影響路面使用性能。因此有必要對霧封層材料的抗熱氧老化性能進行研究。
二、熱氧老化試驗方法
為了檢驗霧封層材料的抗老化性能，本文按規(guī)范要求進行旋轉(zhuǎn)薄膜烘箱老化試驗對該產(chǎn)品進行抗老化測試。對霧封層材料，通過對比老化前后的指標來評價其抗老化性能，各試驗方法按相關(guān)規(guī)程要求進行。旋轉(zhuǎn)薄膜烘箱老化試驗（RTFOT）：采用P877型旋轉(zhuǎn)薄膜烘箱，試樣在163℃下受熱老化85min，模擬瀝青在施工生產(chǎn)中的短期老化條件。壓力老化試驗（PAV）：采用PR9300型壓力老化儀，將經(jīng)RTFOT后的試樣在100℃、2.1MPa條件下老化20h，模擬瀝青在使用5-10年的長期老化過程。
三、性能指標分析
本研究選用霧封層材料、基質(zhì)瀝青和某種市場銷售產(chǎn)品FA進行對比試驗，以驗證其抗老化性能。
由試驗結(jié)果可知，經(jīng)RTFOT老化后，各材料的性能均有不同程度的下降，都出現(xiàn)針入度下降、軟化點增大和延度減小等變化，經(jīng)PAV老化后性能進一步下降。殘留針入度比反映了瀝青在老化前后稠度的變化，殘留針入度比越大，說明瀝青的抗老化性能越好。由瀝青的殘留針入度比可以看出，該材料的抗老化性能明顯由于基質(zhì)瀝青和對比試樣FA。霧封層材料老化后的指標能滿足規(guī)范要求，說明霧封層材料的抗老化性能合格。RTFOT和PAV老化試驗都表明該材料的抗熱氧老化性能最好，說明霧封層材料的穩(wěn)定性較好，添加的改性劑起到了提升瀝青材料抗老化能力的作用，材料的穩(wěn)定性提高，性能下降幅度減小。http://m.fzkz999.com
相關(guān)信息
粵公網(wǎng)安備 44190002001231號
