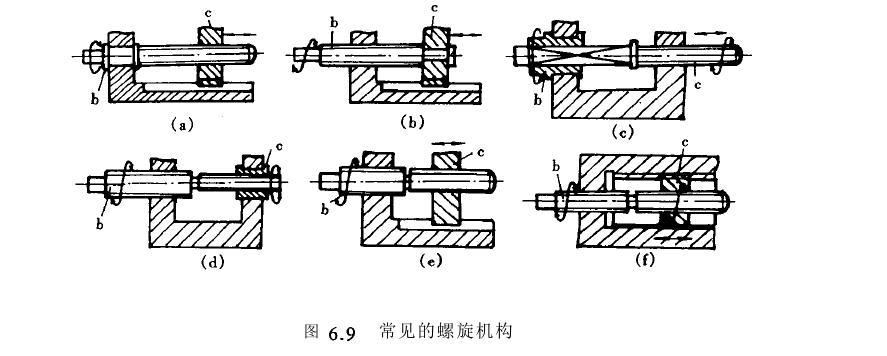

螺旋傳動是利用螺桿和螺母間的相對運動來傳遞運動和動力的一種傳動機構。在儀器、轉變為螺母的直線移動。儀表中，主要是用來將螺桿的回轉運動在傳動裝中，只要有一個運動副是螺旋副，則稱為螺旋機構。最簡單的螺旋機構由個運動副組成螺旋副、回轉副、移動副席見的螺旋機構如圖6.9。
一、螺旋傳動的類型和應用
根據螺旋傳動在儀器、儀表中的作用，可分為三大類：
1)傳力螺旋：在傳動鏈中，用于傳遞動力的螺旋傳動稱為傳力螺旋。x特點是需承受較大的載荷，傳動精度要求低。主要要求具有足夠的強度。b儀器底座的調節螺旋、起重螺族等。
2)測量螺旋(亦稱示數螺旋)：在傳動鏈中用于精確地傳遞相對運動或相對位移的螺旋傳動稱為測量螺旋。其特點是傳動時只需克服摩擦力矩和較小的附加阻力矩，其傳動誤差直接影響儀器的工作精度，故對測量螺旋的主要要求是傳動精度高、回差小、運動靈活。一般傳動螺旋：用于儀器、儀表中某些構件的傳動或精確定位。當用于定位時，在定位后要求螺紋不松動，故其螺旋升角必須很小，以保證自鎖。
根據接觸表面的摩擦性質可分為滑動螺旋傳動、滾動螺旋傳動和新型螺旋傳動(如靜壓螺旋傳動及諧波螺旋傳動等)。目前應用最多的是滑動螺旋傳動。
二、滑動螺旋傳動的特點
1)減速傳動比大名螺機或螺母轉動一圈時，螺取或螺桿形動一個螺距)d一般螺距都比較小，故減速傳動比大，可大大縮小傳動鏈。
2)傳動精度高。由于傳動比大，故和其它傳動形式比較，傳動比一定時，其傳動環節少，故螺旋傳動的結構緊湊，因而且有較高的傳動精度，且運動靈敏、平穩。
3)牽引力大。由于傳動比大，根據功率一定的條件下降速增矩的原則，給螺桿一個很小的扭矩便可以得到較大的軸向牽引力。
4)能自鎖。當螺紋升角小于當量摩擦角時，螺旋傳動具有自鎖能力。
5)效率低，易磨損，低速時有爬行。由于工作表面為滑動摩擦，其傳動效率V；30％
�。ィ贿m于高速大功率傳動。
6)螺桿細長，剛性、穩定性均較差。（本文來源：正航儀器）http://m.fzkz999.com
