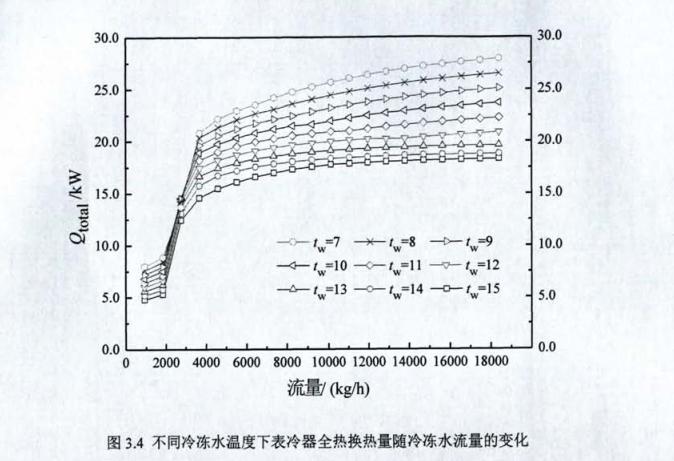

熱濕獨立控制裝置調節表冷器進水流量及溫度．勢必影響到表冷器的換熱量。由圖3.4可知，在相同冷凍水溫度下，隨著冷凍水流量的增大，全熱換熱量先是增加較緩，而后在一定的流量區間內．增加幅度大幅上升，最后又趨于平緩。
可以看到．在選到某一流量之后，再單純依靠提高表冷器冷凍水流量以增大換熱量，其作用相當有限。相同冷凍水溫度下，當流量為最大水流量的80％時，全熱換熱量最大只降低了7 9％；相同水流量下，水溫每降低1℃。換熱量增加為2 7～8.1％。

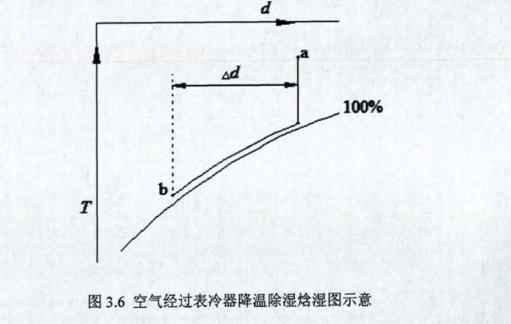

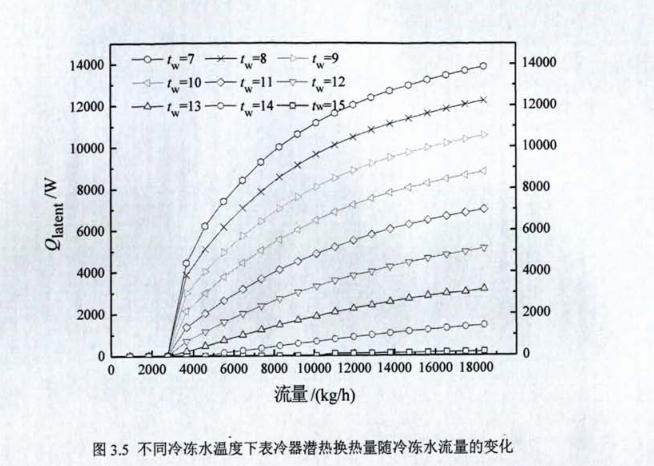

由圖35可知，對于處理空氣的潛熱負荷，水溫必須低于空氣的露點溫度-但當承溫足夠低而水流量比較小時，則全部冷量用于去除顯熱負荷t不會有除濕發生。同時，隨著水流量的逐漸增大，表冷器的潛熱換熱量也呈逐步減緩趨勢。由圖還可以看出，在相同的潛熱換熱量下，若干個不同的水溫分別有一個特定的流量與其對應。對于己給定狀態點的空氣溫除濕，要除去某一特定的含濕量如圖3.6上的a點，使用表冷器對其降即某一特定的潛熱負荷時，空氣首先降溫到露點溫度．濕度達到飽和，而后沿飽和相對濕度線-到達b點，空氣狀態變化過程在焓濕圖上的路徑是唯一的：空氣的顯熱變化也是固定的。因此，不同的冷凍水流量、溫度組合在去除相同的潛熱負荷時，其去除的顯熱負荷也相同。反之亦然。
Case 1為高溫高濕工況，由PID信號可知，系統僅表冷器與加熱器工作。研m，O 5表明進入表冷器的冷凍水流量固定為最小值：在最小冷凍水流量下，調整冷凍水溫度控制了被處理空氣的除濕量。由于除濕．空氣溫度較低，之后利用加熱器使空氣溫度達到要求。該工況即是，給定了表冷器需除去的潛熱負荷及冷凍水流量，濕度PID調節器調節冷源來水與表冷器回水的比例，尋求對應的冷凍水溫度的情形。相較于傳統的恒溫恒濕空調系統，該處理方法減小了進入表冷器的冷凍水流量，并提高了進入表冷器的水溫，因此，雖然其后面的加熱補倦熱器工作：沒有過量除濕，因此加濕器不工作。相較于Casel，Case 3盡管潛熱負荷不變，但顯熱負荷降低，導致函PⅢ增加，送風溫度也升高。這是因為，表冷器在除去相同的潛熱負荷的同時，處理的顯熱負荷也相同，此兩種工況下表冷器出口空氣溫濕度相同；而由于Case 3中顯熱負荷小于Case 1，其送風空氣溫度應相對較高，需要的加熱器加熱量也較高，因此氏PID增加。
Case 4、Case 5、Case 6均為高溫低濕工況，由Smc,eID可知，電動三通闊2的開度最小，表明冷涌來水比例最小，而表冷器回水比例最大，表冷器進口水溫處于可調的最高值。此三工況即是，給定了表冷器需除去的顯熱負荷及某一冷凍水溫度，溫度PID調節M'VI尋求相對應的冷凍水流量的情形。在Case4中，調整表冷器冷凍水流量以控制空氣媼度，此時加熱器輸出為零，利用加濕器控制空氣濕度。而在Case 5中，所需處理的顯熱負荷小于Case 4，因此冷凍水流量將減小：但目口使減至最小，表冷囂與空氣換熱量仍大于需要處理的顯熟負荷，所以表冷器、加熱器、加濕器三者同時工作。此時，如果調整進入表冷器的冷凍水最小流量值也可以消除加熱補償．模擬發現．將電動三通閥1的最小開度設為0.1時，模型穩定后分別為0.49、0.51，系統加熱輸出為零。
在Case 6中．所需處理的顯熱負荷大于上述兩種情形．ST．PID為0，表明進入表冷器的冷凍水流量已經達到最大值。若顯熱負荷進一步增大，剛在此表冷器最高進水溫度下，表冷器將無法提供所需的換熱量。此時可調大電動三通閥2的最小開度，增大來自冷源的冷凍水最小比例，從而降低進入表冷器的冷凍水溫度，以保證所需的換由加熱器、加濕器控制。相較于傳統恒溫恒濕空調系統，該系統最多只需要表冷器、加熱器、加濕器中的兩個部件工作，即可實現對溫濕度的準確控制。并同時減小了空氣處理過程中的熱濕補償損失。http://m.fzkz999.com
